PIC

 Para iniciar na programação com pic, temos que ter algumas ferramentas:
 Um compilador para escrever e compilar o código, uso o MPLAB para escrever em asm, mas pode ser outro.
 Um software programador para programar o chip, eu uso o (Ic-prog).
 Um hardware programador para conectar ao pc e programar o chip, uso o (JDM).

É feito da seguinte forma:
1). Escreva o código em seu compilador, compile o código que vai gerar entre outros um arquivo em hex.
2). No software ic-prog configure o chip, configure hardware como programador (JDM) selecione a porta (com1) ou (com2), onde será conectado o programador, e abra o arquivo hex criado pelo compilador  e click em: program all.

Ps. Apagar o chip sempre antes de gravar.
---------------------------------------------------------------------------------------
  Manual do fabricante com todas as instruções para o pic, com exemplos.

---------------------------------------------------------------------------------------
 UPDATE!!! :   Como usar o Ic-prog no Windows XP.
 Abrir a pasta onde está o ic-prog.exe e no í­cone do ic-prog.exe
 pressionar com o botão direito do mouse, e clicar em:
 (Propriedades), na janela aberta vá ao menu de (Compatibilidades) e
 marque: [o]  (executar este programa em modo de compatibilidade: )
 selecione --->  Windows 98 / Win ME
 Pressione Aplicar
 Pressione ok
 Você também terá que copiar o  arquivo (icprog.sys) para o mesmo local
 onde está o icprog.exe.
 ---------------------------------------------------------------------------------------
                DICA : Tente primeiro seguir os passos do tutorial abaixo.
Click aqui e baixe o nimi tutorial, configurando o icprog passo a passo no xP, válidas também para o Windows Vista.
 --------------------------------------------------------------------------------------
  Para baixar o ic-prog e baixar icprog.sys vá ao site e click em: Download.
                                 http://www.ic-prog.com/index1.htm
 Baixe sempre a versão mais recente do Ic-prog, geralmente no topo da lista.
 O arquivo icprog.sys está no formato zip, com nome (Ic-prog NT/2000 driver).
 ---------------------------------------------------------------------------------------

Programador JDM.

Programando vários PIC no JDM.

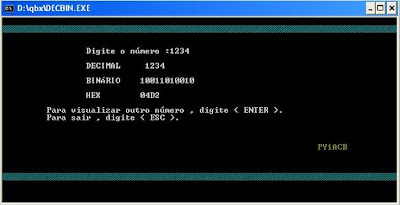

Baixar DECBIN

Converte números de decimal para Hex e binário, um programinha útil para quem escreve programas. Testado do DOS ao Windows Vista.

Grato pela visita.
